电力监控系统让文丰钢铁高低压配电实现智能化(2)

2.7 远程报表查询

报表管理程序的主要功能是根据用户的需要设计报表样式，把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。本程序还可以根据用户的需要对报表文件采用定时保存、打印或者召唤保存、打印模式。同时本程序还向用户提供了对生成的报表文件管理功能。

报表具有自由设置查询时间实现日、月、年的电能统计，数据导出和报表打印等功能。

3 案例分析

10kV回路安装的AM5 系列产品具有统一的软硬件平台、强大的保护逻辑图形化可编程功能和丰富的接口资源，能够适应 35kV 及以下电压等级的各种变配电测控保护要求，满足个性化定制需求，广泛应用于建筑、工业、能源等领域。可提供 12 路交流输入(标准硬件包括：三相保护电流、两个零序电流、三相测量电流及 4 个电压通道)，16 路可编程遥信输入，10 路可编程继电器接点输出，可满足绝大多数场合下中低压系统间隔层的保护测控要求。

低压回路采用的ACR系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。并且本仪表带有4路光电隔离开关量输入接点和2路继电器控制输出接点，这些接点可以配合智能断路器实现断路器的遥信、遥控操作。该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化、能源管理系统及智能建筑等领域。

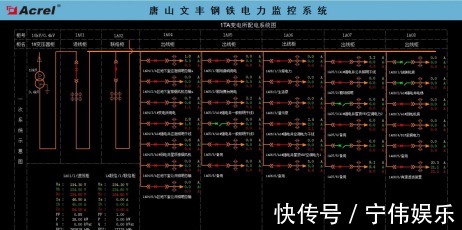

功能有电量遥测主要监测运行设备的电参量，其中包括：线三相电压，电流，功率，功率因数，电能，频率等电参量及配出回路的三相电流;遥信功能实现显示现场设备的运行状态，主要包括：开关的分、合闸运行状态和通讯故障报警;断路器变位时会发出报警信号，提醒用户及时处理故障。

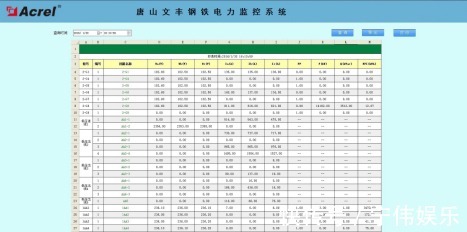

参数抄表功能，主要对低压各出线回路的电参数进线查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表查询变电所4台变压器出线各低压回路的电参数，主要包括：三相电流、有功功率和有功电度及变压器温度。该报表各回路名称和数据库关联，方便用户修改回路名称。

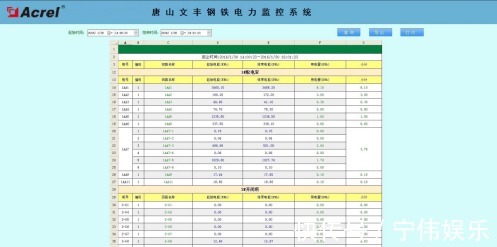

用电量报表功能，可选择时间段进行查询，支持任意时间段电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示，显示配电室某段时间内的各配电回路的用电量，用户可以直接打印报表，可以以EXCEL格式另存到其他位置。

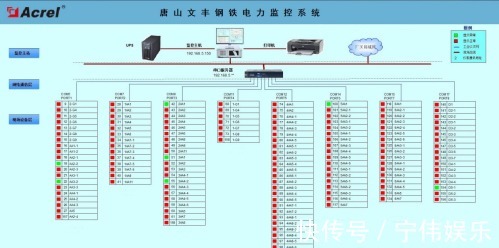

系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。

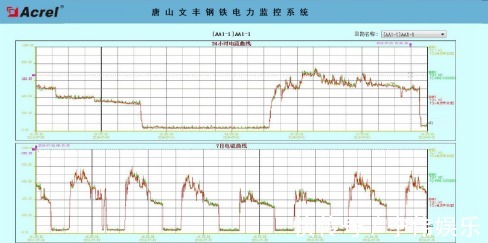

负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线，点击画面相应按钮或菜单项可以完成相应功能的切换;帮助用户进线趋势分析和故障追忆，具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。

4 结束语

随着社会的发展及电力的广泛应用，电力监控系统已成为全国各地工程项目、标志性建筑/大型公共设施等大面积多变电所用户的必然选择，本文介绍的Acrel-2000电力监控系统在唐山文丰钢铁的应用，可以实现对变电所低压配电回路用电的实时监控与电能管理，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框及语音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究。该系统运行安全、可靠、稳定，为变电所用户解决用电问题提供了真实可靠的依据，取得了较好的社会效益。

文章来源：《电力系统保护与控制》 网址: http://www.dlxtbhykzzz.cn/zonghexinwen/2021/1207/1138.html
