电力监控在四八一厂122项目10KV变电所的应用—安(2)
作者:网站采编关键词:
摘要:4 ?系统功能 功能特点 本系统采用全中文界面,操作简单方便;运行稳定可靠;系统具有一次系统图显示,模拟图显示和网络结构图显示;系统提供了友好
4 ?系统功能
功能特点
本系统采用全中文界面,操作简单方便;运行稳定可靠;系统具有一次系统图显示,模拟图显示和网络结构图显示;系统提供了友好的人机交互界面,一切操作均可在界面上进行,而且具有远程显示功能。
登录界面
安科瑞Acrel-2000电力监控系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行、维护、管理提供可靠的安全保障。
主要功能:将用户的级别分为操作工、班长、工程师、系统管理员四个等级,每个等级可以分别赋予不同的操作权限,包括进入运行、退出运行、遥控操作、报表管理、系统配置、用户管理等。系统管理员为高等级用户,高一层用户可添加、删除下一层别的用户。

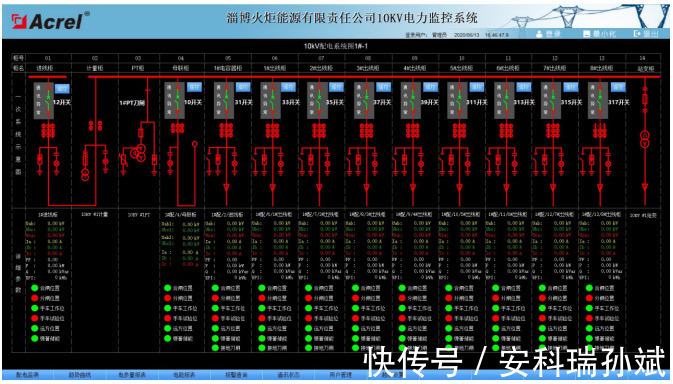

配电监测界面
安科瑞Acrel-2000电力监控系统人机界面友好,能够以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数、电能等电参数信息,动态监视各配电回路断路器合、分状态,以及有关故障、告警等信号。
主要功能:一次图显示各回路对应回路名称、三相电流、三相线电压、总有功功率、总功率因数,断路器合分位状态。
配电监测功能

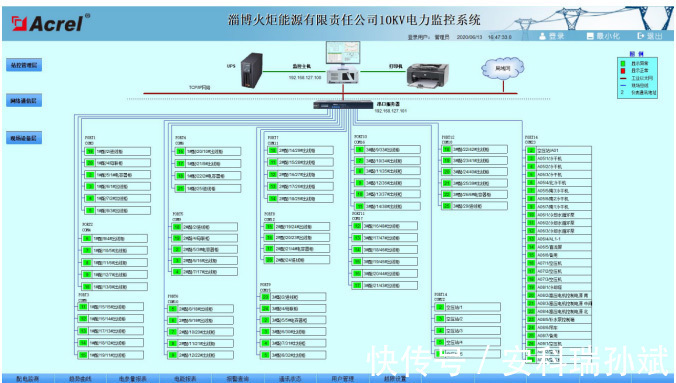

通讯状态
安科瑞Acrel-2000电力监控系统支持实时监视接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构;可在线诊断设备通讯状态,发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。从而方便运行维护人员实时掌握现场各设备的通讯状态,及时维护出现异常的设备,保证系统的稳定运行。
主要功能:具备完整的系统通讯拓扑结构图,实时显示设备通讯状态,红色状态表示对应设备通讯正常,绿色状态表示设备通讯异常。系统主机和数据采集器/通讯管理机旁标明设备分配IP地址,各设备旁标识了设备地址和设备回路编号。
通讯状态图

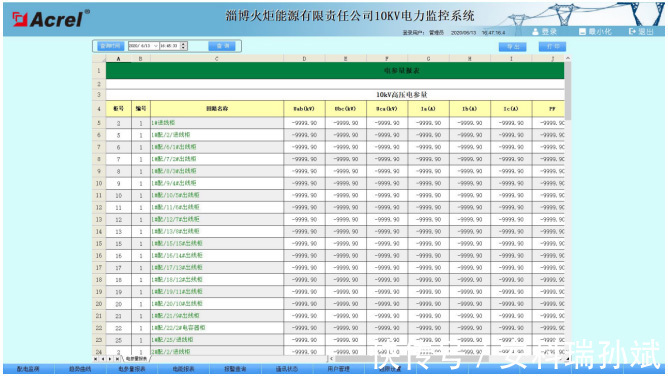

电参量报表
安科瑞Acrel-2000电力监控系统具有实时电力参数和历史电力参数的存储和管理功能,所有实时采集的数据、顺序事件记录等均可保存到数据库,在查询界面中能够自定义需要查询的参数、指定时间或选择查询近更新的记录数据等,并通过报表方式显示出来。
主要功能:查询各回路或者设备指定时间的运行参数,报表中显示电参量信息应包括:各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。电参量报表也支持导出Excel格式文件,还可以根据用户要求导出PDF格式文件。
电参量报表功能

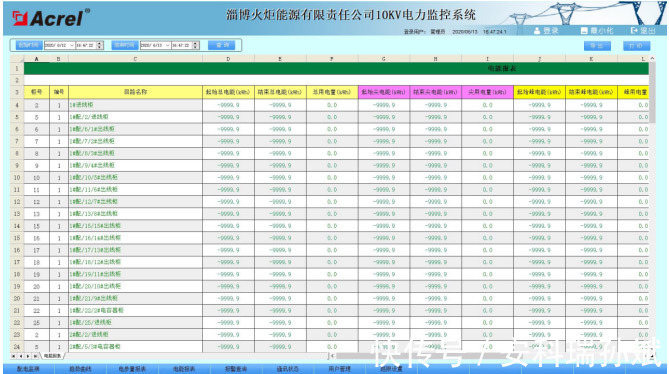

电能报表
安科瑞Acrel-2000电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明,并在用电误差偏大时可分析追溯,维护计量体系的正确性。
主要功能:具有起始时间和结束时间的时间选择框,选定想要查询的时间段后,通过点击查询按钮可查询出系统项目范围内所有配电回路的用电量。可通过导出按钮将报表以Excel形式导出保存,通过打印按钮进行报表打印。
电能报表功能
报警及事件
实时报警
实时报警窗口监测系统所采集的遥测量。报警窗口会在系统运行时自动打开,并一直隐藏在后台。
当有电流或者电压越限,并且触及报警界限时,“相应实时报警”窗口就会自动弹出,并以红色字体显示具体的报警信息:回路名、越限的电参量、报警值等。
历史报警
通过调节开始时间和结束时间,即可查询到过去任意时间段内的系统报警信息,包括遥测报警和遥信报警,还包括具体的报警时间,报警类型,报警内容等。
参考文献:
[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4
[2].周中等编著. 智能电网用户端电力监控与电能管理系统产品选型及解决方案[M]. 北京. 机械工业出版社. 2011.10
